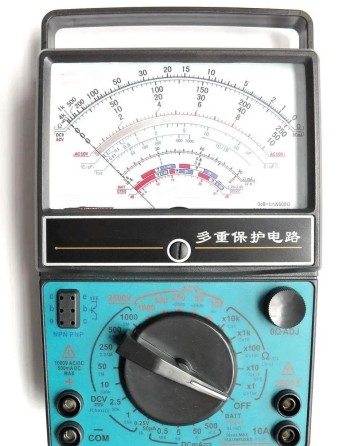

一、萬用電表的使用




1、萬用電表常見標示認識

可測量的電氣種類及開關應在位置：

ACV（或V）— —交流電壓檔，一般有2.5V、10V、50V、250V、500V等檔位。

DCV（或V）— —直流電壓檔，一般有0.5V、2.5V、10V、50V、250V、500V等檔位。

DCmA（或mA）— —直流毫安檔，一般有50μA、2.5mA、25mA、0.25A等檔位。

Ω— —電阻檔，一般有×1、×10、×100、×1K、×10K等檔位.

（其它暫略）

2、用萬用表測直流電流（mA）

（1）將電表開關撥到DCmA或mA檔的適當量程并機械調零。

（2）選擇表筆正確極性，串接于電路中。

（3）如不知直流電流大小應從大檔調至到小檔。

（4）測量時，指針盡量落在量程的范圍內。

（5）正確讀數

注意事項：
1、只能測量很小的直流電流。

2、要串入一個電阻（負載）。

3、表筆注意極性。紅點正極，黑點負極。

3、用萬用表測直流電壓

（1）將轉換開關撥到DCV（或V）檔的適當量程并機械調零。

（2）如不知電壓大小應從大檔調至到小檔。

（3）將表筆按正確極性并接于電路中。

（4）測量時，指針盡量落在量程的范圍內。

（5）正確讀數（讀10的倍率）。

注意事項：
1、如不知被測直流電壓大小時，應調至直流電壓最大擋。

2、表筆注意極性。紅點正極，黑點負極。

3、注意安全。

4、用萬用表測交流電壓

（1）將轉換開關ACV（或V）檔的適當量程并機械調零。

（2）如不知電壓大小應從大檔調至到小檔。

（3）將表筆并接于電源上（單相用250V檔，三相用500V檔測）。

（4）正確讀數（10的倍率讀數）。

**注意：
1、如不知被測交流電壓大小時，應調至交流電壓最大擋，交流電壓沒有正負極，所有表筆沒有方向要求。

2、測量交流電壓的時候，應當使萬用表的指針盡量靠近量程的范圍內。

3、注意安全。

4、萬用表不用時應把萬用表檔位打到交流電壓最大檔。

5、用萬用表測電阻：

（1）先估計被測電阻大概阻值，將轉換開關撥到Ω檔的合適量程檔，如不知應從X100檔調開始并機械調零，公眾號：繼保小家，一個學技術的平臺。

（2）將兩表筆短接歐姆調零。

（3）將兩表筆并接于被測電阻兩端，讀取表頭上的刻度數。

（4）按所選量程檔位，將讀數乘以所選檔位倍數即得實際電阻值（歐姆）。

（5）注意事項：

a、測量電阻時，應當使萬用表的指針盡量靠近刻度盤中的1/2~2/3之間的位置。

b、測量時應先機械調零，每換另一檔位時，也須重新進行Ω檔的“調零”。

c、測量時，人兩手不能并接于電阻的兩端。

d、應在不帶電狀態下測量。

e、被測電阻至少有一端不與其它元件相連。

f、萬用表Ω檔×1，歐姆調不了’‘0“原因是表內電池電量不足應更換電池。

6、用萬用表檢查電容器的好壞

（1）將轉換開關撥到Ω檔的×1K檔上，并“調零”。

（2）將兩表筆并接于電容，觀察在接入瞬間，若電表指針向“零” Ω方向擺動然后很快返回 “∞” 位置，則電容是好的，若沒有則電容壞了  。

（3）注意事項：

a、若第一次接入看不清楚，可將表筆調換后重測判斷。

b、電容器至少有一端不與其它元件相連。

c、若電容量太小，此法可能看不出表指針擺動，需另加放大環節才能正確測量判（或  用電容表測量）。

7、用萬用表檢查晶體二極管正負極好壞

（1）將轉換開關撥到Ω檔的×1K檔上，并“調零”。

（2）若負表筆接二極管上方，正表筆接下方，此時電表指針測得電阻應很大（稱反向電阻），一般在幾百kΩ以上；然后把兩表筆對調再測，若電阻較?。ǚQ正向電阻），一般在幾kΩ以下，即判斷該二極管是好的，同時得出其下方是正極，上方為負極。

（3）若測得的正反向電阻都很大或都很小，則判斷該二極管是壞的。

8、用萬用表檢查電機、變壓器繞組導線是否斷線或短路

（1）拆開電機繞組的連接，將萬用表轉換開關撥到Ω檔的×10以上檔，測各繞組的兩端，若指針擺動，則繞組導線未斷線。

（2）用萬用表×1K測各繞組導線間的電阻，若指針不動，則無短路（同理，可測線圈和外殼有無短路）。

**注意：
1、測量電阻時，應當使萬用表的指針盡量靠近刻度盤中的1/2~~2/3之間的位置 。
2、萬用表不用時應把萬用表檔位打到交流電壓最大檔。
3、萬用表Ω檔×1，歐姆調不了’‘0“原因是表內電池電量不足應更換電池。

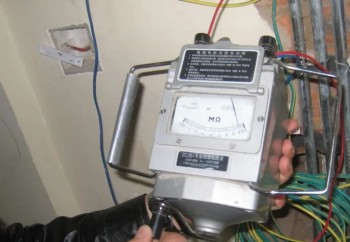

二、絕緣電阻測量儀（兆歐表、搖表）的使用

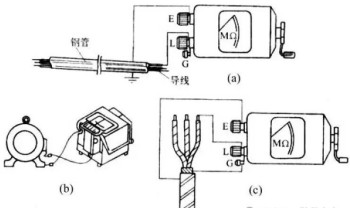

測量電纜絕緣電阻的接線





絕緣電阻：

指加于試品上的直流電壓與流過試品的泄漏電流之比。測量絕緣電阻是了解電氣設備的最簡便常用的手段之一。由于流過絕緣介質的電流有表面電流和體積電流之分，所以絕緣電阻也有體積絕緣電阻和表面絕緣電阻之分。而我們真正關心的是體積絕緣電阻。

吸收比：常把60秒的絕緣電阻與15秒的絕緣電阻之比稱為吸收比K，吸收比的數據與絕緣狀況有很大關系。

極化指數：試品測量其10分鐘與1分鐘的絕緣電阻之比。

1、搖表的選擇：

根據電壓等級設備，對額定電壓 1000V 以上的選用 2500V 表；對額定電壓 35kV 及以上的選用 5000V或者10000V 絕緣電阻表。

2、檢查搖表的好壞： 在測量端開路狀態下絕緣電阻表的線路端“ L ”和接地端“ E ”懸空后快速（勻速120轉每分鐘）搖轉搖表把手，搖表指針應偏向“∞”位置，再將兩測量端短接，慢搖轉搖表把手，搖表指針應指在“0”Ω位置，則該搖表良好可用，否則不能使用。

3、必須在停電狀態下并將被測設備對地放電。4、正確接線：擦凈試品表面，并正確接線。將絕緣電阻表的線路端“ L ”接導體；接地端“ E ”端接地線并與接地裝置連接。注意使與“ L ”端相連接的單根導線與大地絕緣，必須將“ L ”導線吊在空中。

5、搖測讀數：先慢搖開始，指針不為“0” 再勻速120轉每分鐘搖轉搖表把手，按規定轉速 120r/min 搖測 1min 后，表針穩定后讀數。

6、停止放電：在不停止搖動的情況下，戴手套斷開“E”連接線，待搖把手停止搖動后，將拆下的“ E ”碰到“ L”端放電。

7、絕緣參數合格判定：低壓：試驗規程規定1V/1000Ω絕緣是良好的。500伏以下電氣設備絕緣電阻應大于或等于0.5MΩ以上均為絕緣合格良好。特殊低壓電器如電動機絕緣電阻應大于或等于1MΩ以上均為絕緣合格良好。高壓：10kV的高壓電器絕緣電阻應大于或等于1000MΩ; 35kV的高壓電器絕緣電阻應大于或等于1500MΩ;110kV的高壓電器絕緣電阻應大于或等于2000MΩ；

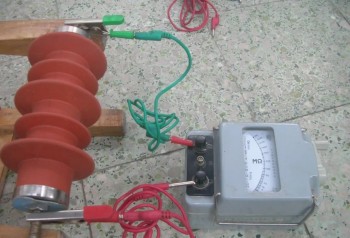

絕緣子絕緣電阻合格的標準：
(1)新裝每片絕緣子的絕緣電阻應大于或等于500MΩ。
(2)運行中每片絕緣子的絕緣電阻應大于或等于300MΩ。

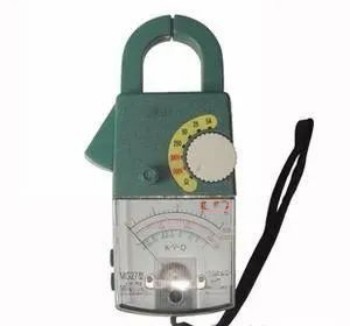

三、鉗表的使用



1、鉗表的用途：

鉗表是用來測量線路交流電流的儀表。

它的優點是：在設備線路不停電的情況下測量交流電流，缺點是：測量值誤差大。

2、使用鉗表的注意事項

（1）MG26只能用于測量500V以下交流設備線路；GL-9000高壓鉗形電流表是測量35kV以下電壓等級的鉗表。

（2）每一次只能在鉗口內鉗一根；

（3）鐵芯夾頭閉合要牢固；

（4）判斷線路交流電流大小，選擇好量程，如不知電流情況下，應旋到最大檔；

（5）測量時應水平放置儀表；

（6）測量時不能換檔或維修儀表，如需換檔，應取出被測量線路，調好檔位后再測量；

（7）如測量小于1A電流時，應在鉗口內纏繞幾圈，讀數實際數值為表盤讀數除以圈數；

（8）如有測量電壓兩用表時，測量電壓應調到相應電壓檔位，再用兩個表筆測量被測電壓。

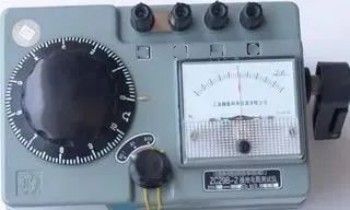

接地電阻測量儀的使用





1）測量儀表及原理

接地電阻值一般用接地電阻測量儀測定。接地電阻測量儀是測量接地電阻的專用儀表。常見接地電阻測量儀的自帶電源是手搖發電機，接地電阻測量儀的主要附件是3條測量電線和兩支測量電極。接地電阻測量儀有C2、P2、P1、C1 4個接線端子或（E、P、C ） 3個接線端子。測量時，在離被測接地體一定的距離向地下打入電流極和電壓極；將C2、P2端并接后或?qū)端（黑色5米絕緣導線）接于被測接地體、將P1端或P端（綠色20米絕緣導線）接于電壓極、將C1端或C端（紅色40米絕緣導線）接于電流極；選好倍率（從X10檔到X1檔到X0.1檔逐檔調，直至合理），以每分鐘120轉左右的轉速不停地搖動搖把或接通電源，同時調節電位器旋鈕至儀表指針穩定地指在中心位置時，可以從刻度盤讀數；將讀數乘以倍率即得被測接地電阻值。

2）測量方法和注意問題

應用接地電阻測量儀測量接地電阻應當注意以下問題：

①查接地電阻測量儀及其附件是否完好，機械調零后做短路校零實驗和空搖判斷，以檢驗儀表的誤差。

②對于與配電網有導電性連接的接地裝置，測量前最好與配電網斷開，以保證測量的準確性，并防止將測量電源反饋到配電網上造成其他危險。

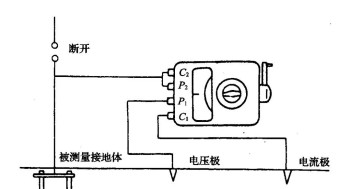

③正確接線。外部接線圖見圖2.20。

④接好線后，水平放置儀表，并選擇適當?shù)谋堵?，以提高測量精度。隨后，即可開始測量。

⑤測量連線應避免與鄰近的架空線平行，防止感應電壓的危險。

⑥測量距離應選擇適當，以提高測量的準確性。如測量電極直線排列，對于單一垂直接地體或占地面積很小的復合接地體，電流極與被測接地體之間的距離可取40m，電壓極與被測接地體之間的距離可取20m；電流極與電壓極成角線90度或者直線方向走線。

⑦測量電極的排列應避免與地下金屬管道平行，以保證測量結果的真實性。

⑧雨天一般不應測量接地電阻，應在連續7天不下雨的情況下測量；雷雨天不得測量防雷裝置的接地電阻。

⑨如被測接地電阻很小，且測量連接線較長，應將C1與P2分開，分別引出連線接向被測接地體，以減小測量誤差。

3）、接地電阻合格

500V以下或10kV設備變壓器容量小于1000kVA的線路設備、單體避雷針或線路鐵塔接地網接地電阻應小于或等于10Ω。

500V以下或10kV變壓器容量大于1000kVA的線路設備或者35kV設備接地網小于或等于4Ω。

110kV及以上的設備0.4Ω。
