一、依導線顏色標志電路
黑色——裝置和設備的內部布線。

棕色——直流電路的正極。

半導體三極管的集電極；半導體二極管、整流二極管或可控硅管的陰極。

黃色——三相電路的A相；

半導體三極管的基極；可控硅管和雙向可控硅管的控制極。

綠色——三相電路的B相。

藍色——直流電路的負極；

半導體三極管的發射極；半導體二極管、整流二極管或可控硅管的陽極。

淡藍色——三相電路的零線或中性線；直流電路的接地中線。

白色——雙向可控硅管的主電極；無指定用色的半導體電路。

黃和綠雙色（每種色寬約15～100毫米交替貼接）——安全用的接地線。

紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。




二、依電路選擇導線顏色時

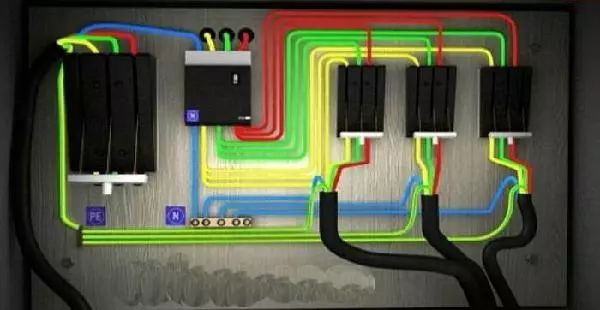

交流三相電路

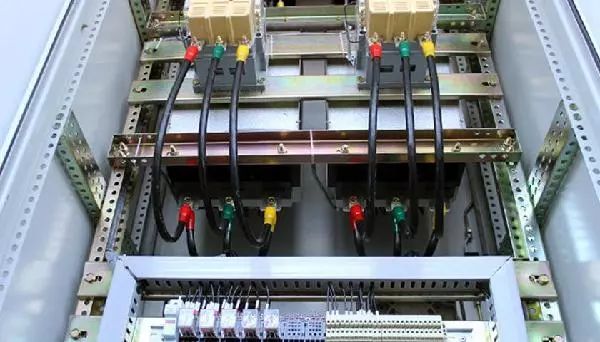

A相：黃色；B相：綠色；C相：紅色；

零線或中性線：淡藍色；安全用的接地線：黃和綠雙色。



用雙芯導線或雙根絞線連接的交流電路

紅黑色并行。


直流電路

正極：棕色；負極：藍色；接地中線：淡藍色。


半導體電路

半導體三極管的集電極：紅色；基極：黃色；發射極：藍色。半導體二極管和整流二極管的陽極：藍色；陰極：紅色。

可控硅管的陽極：藍色；控制極：黃色；陰極：紅色。



雙向可控硅管的控制極：黃色；主電極：白色。

整個裝置及設備的內部布線一般推薦：黑色；半導體電路：白色；

有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。

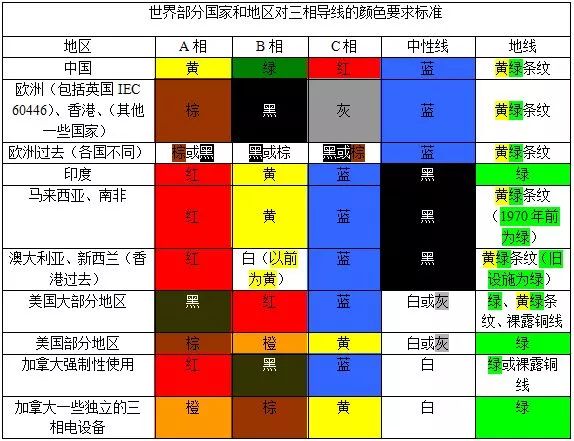

附表：各國三相導線顏色要求標準
