互感器又稱儀用變壓器，是電流互感器和電壓互感器的統稱。互感器利用電磁感應原理，將高電壓變成低電壓、大電流變成小電流，是一種特殊的變壓器。

七、互感器的常用接線方式
1、電流互感器
根據繼電保護裝置的不同要求，電流互感器有多種接線方式，常用的有星形接線、不完全星形接線、兩相差接線和三角形接線。

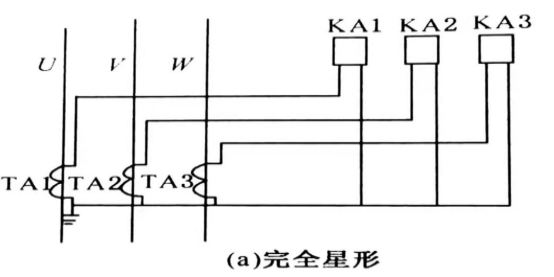

1）星形接線
如下圖所示，由三個電流互感器和三個電流繼電器組成。

（1）這種接線方式在中性點直接接地的電力系統中，對任何形式的短路故障都能起到保護作用；在中性點不直接接地的電力系統中，對單相接地以外的任何故障也能起到保護作用。
（2）這種接線方式常用于35KV以上中性點直接接地的電力系統，以及在中性點不直接接地的電力系統中，作為容量較大的發電機和變壓器的保護。

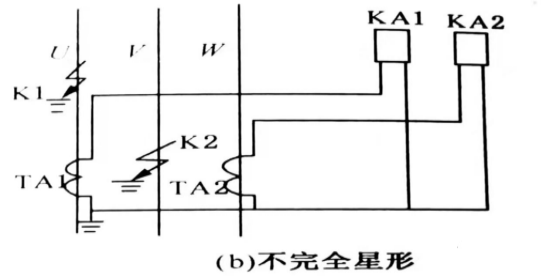

2）不完全星型接線
如下圖所示，由兩個裝于U、W相上的電流互感器和兩個電流繼電器組成。

（1）這種接線方式在中性點不直接接地的系統中，除某種形式的兩點接地故障（如圖中K1、K2接地）外，對其他各種相間短路故障均能起到保護作用。它的缺點是在保護丫/△接線及Y/Y n接線的變壓器時，在某些故障情況下靈敏度較低。
（2）這種接線方式常用于35KV容量較小的變壓器，以及10KV中性點不接地系統中的變壓器保護。

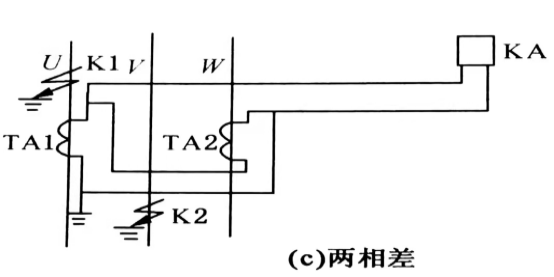

3）兩相差接線
如下圖所示，兩只電流互感器分別裝在U、W相上，一只電流繼電器KA接于兩相電流差回路。

（1）這種接線方式在中性點不直接接地系統中，除圖中K1、K2兩點接地短路保護不動作外，對其他任何形式的相間短路故障均能起到保護作用。
（2）這種接線方式僅適用于作為線路或電動機的保護，不能用于丫/△接線及Y/Y n接線的變壓器的保護，因?yàn)樽儔浩鞫蝹?cè)U、V相間短路或V相對地短路，流過繼電器的故障電流為零。

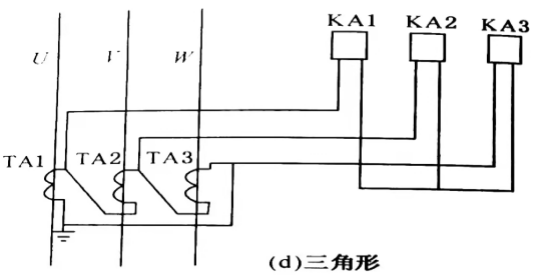

4）三角形接線
如下圖所示，由三個電流互感器和三個電流繼電器組成。

（1）這種接線方式在中性點直接接地的電力系統中，對任何形式的短路故障都能起到保護作用；在中性點不直接接地的電力系統中，對于單相接地以外的任何短路故障也都能起到保護作用。
（2）這種接線方式比較復雜，投資多，只用于容量較大的丫/△接線變壓器采用差動保護時，為改變星形側電流的相位。
2、電壓互感器

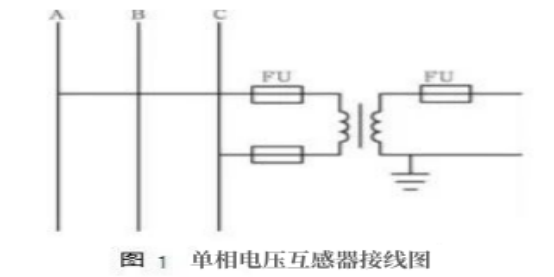

1）一臺單相電壓互感器的接線

（1）用途
一臺單相電壓互感器在35kV及以下中性點不接地或不直接接地系統中，可用來測量某一相間電壓，用于連接電壓表、頻率表、繼電器等。在110kV及以上中性點直接接地系統中，可用來測量相對地電壓，用于連接各種儀表和繼電器等。
（2）特點
這種接線方式根據一次系統中性點接地方式的不同而用途有所不同。為了安全起見，二次繞組必須有一端（通常取X端）接地。

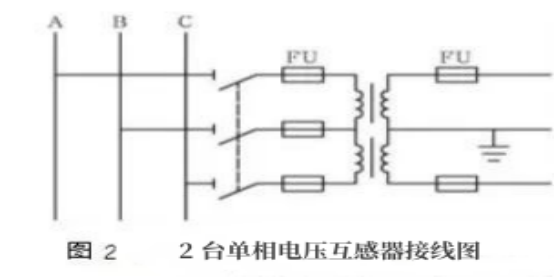

2）兩臺單相電壓互感器的V，v接線

（1）用途
兩臺單相電壓互感器V，v接線又稱不完全三角形接線，應用于中性點不接地或經高阻抗接地的20kV及以下系統中，可以獲得對稱的三個線電壓，但不能獲得相電壓，可用于只需要線電壓的電能、功率的測量、繼電保護、安全自動裝置等，不能用于絕緣監察和接地保護，使用時具有局限性。
（2）特點
這種接線方式，接線簡單、經濟，由于一次繞組沒有接地點，減少了系統中的對地勵磁電流，避免產生內過電壓。為了安全起見，通常將二次繞組V公共點接地。

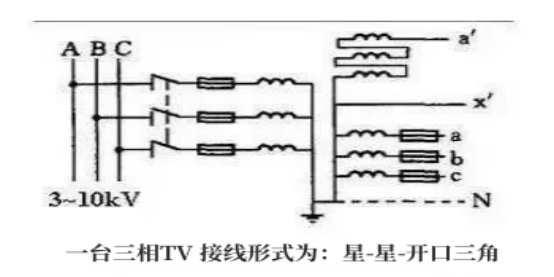

3）一臺三相電壓互感器的Y0，y0，d接線

（1）用途
一臺三相五柱式電壓互感器的Y0，y0，d接線，一、二次側都接成星形，中性點接地，其輔助繞組接成開口三角形，廣泛應用于3～15kV系統中，用于連接各種儀表、繼電保護、安全自動裝置、接地信號等。
（2）特點
這種接線方式，接線比較復雜，能滿足各種測量儀表、絕緣監察、繼電保護、安全自動裝置等的要求，使用的比較多。為了安全起見，要在一、二次繞組中性點接地。

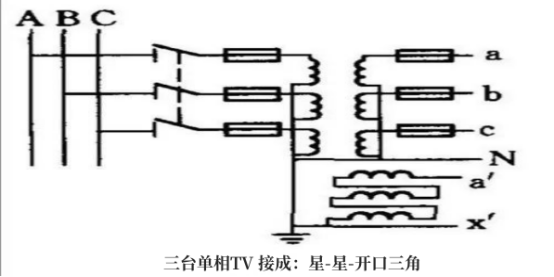

4）三臺單相電壓互感器的Y0，y0，d接線

（1）用途
三臺單相電壓互感器Y0，y0，d接線，一、二次側都接成星形，中性點接地，其輔助繞組接成開口三角形，廣泛應用于35kV及以上的高壓電力系統中，用于連接各種儀表、繼電保護、安全自動裝置、接地信號等。
①用于中性點不接地或經消弧線圈接地的35kV系統時，電壓互感器的一次繞組按相電壓設計，而主絕緣按線電壓設計，以滿足單相接地時能夠安全運行。單相電壓互感器輔助繞組的額定電壓應為100/√3V。
②用于中性點直接接地的110kV及以上系統中，當發生單相金屬性接地時，輔助繞組開口三角形兩端電壓應為100V，故單相電壓互感器輔助繞組的額定電壓應為100V。
（2）特點：這種接線方式，接線比較復雜，能滿足各種測量儀表、絕緣監察、繼電保護、安全自動裝置等的要求，使用廣泛。為了安全起見，要在一、二次繞組中性點接地。

八、互感器的運行維護
1、電流互感器
1）投入運行前的檢查
電流互感器投入運行前，應按有關試驗規程的交接試驗項目進行試驗并合格，還應進行以下幾項檢查:
（1）充油電流互感器外觀應清潔，油量充足，無滲漏油現象；
（2）瓷套管和其它絕緣物無裂紋破損；
（3）一次側引線、線卡及二次回路各連接部分螺絲應緊固，接觸應良好；
（4）外殼及二次回路一點接地應良好。
2）運行中的檢查
電流互感器應保持清潔,定期進行清掃,每一至二年進行一次預防性試驗。運行過程中應定期檢查：
（1）檢查瓷質部分是否清潔、完整(應無破損和放電現象)；
（2）干式電流互感器外殼應無裂紋，無碳化脆皮發熱熔化現象，無燒痕和冒煙現象，無異常氣味。
（3）充油式電流互感器的油位、油色應正常，呼吸器完整，內部吸潮劑不潮解。
（4）正常運行中的電流互感器，聲音均勻、極小或無聲。運行異常時“嗡嗡”聲較大，可能是鐵芯穿心螺絲夾得不緊，硅鋼片松弛，也可能是一次負載突然增大或過載；“嗡嗡”聲很大夾雜“吱吱”聲，可能是二次回路開路；內部有較大的“噼啪”放電聲，可能是線圈故障。
（5）一次導線接頭應無過熱現象。
（6）仔細檢查二次回路導線有無松動處，計量單元的電流電路導線截面積不應小于4mm2的銅導線，輔助單元的控制、信號等導線截面積不應小于1.5mm2的銅導線； 二次回路一點接地良好，各種表計指示正確，無開路現象。
（7）外殼應清潔并接地良好，無滲漏油、嚴重銹蝕和過熱現象。
（8）一般不允許過載，過載時應加強監視，并記錄時間、電流。
（9）二次回路開路檢查。開路時會有如下現象：
①內部有“吱吱”的放電聲，并有振動感。
②端子排可能有打火、燒傷或燒焦現象。
③電流表和功率表指示為零，電能表不轉動，而且伴有“嗡嗡”聲。
④二次電壓升高，可能引起放電，嚴重時會將絕緣擊穿。
⑤因鐵芯嚴重飽和而過熱，使外殼溫度升高，嚴重時會燒壞互感器。
3）在運行中的電流互感器二次回路上工作時的注意事項
在運行中的電流互感器二次回路上進行工作，必須按照《電業安全工作規程》的要求填寫工作票，并且要注意下列幾項：
（1）工作中嚴禁將電流互感器二次回路開路；
（2）根據需要在適當?shù)攸c(diǎn)將電流互感器二次回路短路。短路應采用短路片或?qū)Ｓ枚搪肪€，短路應妥善可靠，禁止采用熔絲或一般導線纏繞；
（3）禁止在電流互感器與短路點之間的回路上進行任何工作；
（4）工作時必須有人監護，使用絕緣工具，并站在絕緣墊上；
（5）值班人員在清掃二次線時，應使用干燥的清掃工具，穿長袖工作服，帶線手套，工作時應將手表等金屬物摘下。工作中要認真、謹慎，避免損壞元件或造成二次回路斷線，不得將回路的永久接地點斷開。
2、電壓互感器
1）投入運行前的檢查
電壓互感器投入運行前，應按《電氣設備試驗規程》交接試驗項目進行試驗，合格后，還應進行以下檢查：
（1）充油電壓互感器外觀應清潔，油量充足，無滲漏油現象。
（2）瓷套管或其他絕緣介質無裂紋破損。
（3）一次側引線、線卡及二次回路各連接部分螺絲應緊固，接觸應良好。計量單元的電壓電路導線截面積不應小于2.5mm2、輔助單元的控制、信號等導線截面積不應小于1.5mm2，導線應為銅導線。
（4）外殼及二次回路一點接地應良好，不應有松動、斷開現象。
2）運行中的檢查
運行中的電壓互感器應保持清潔。每1~2年進行一次預防性試驗。運行過程中應定期巡視檢查。
（1）外殼應清潔，無滲漏油現象，油位、油色應正常，無異常氣味。
（2）瓷質部分應清潔，無破損，無裂紋，無放電現象和閃絡痕跡。
（3）呼吸器應完整，內部硅膠不變色。
（4）高、低壓熔絲及小開關應接觸良好，無短路、斷路和異常聲響。
（5）內部無放電聲音和其它異常聲響。
（6）接地應良好，各部連接牢固，無松動，過熱現象。
（7）表計指示正常，無異常信號。
3）運行中電壓互感器的維護
（1）電壓互感器能在1.1倍額定電壓下長期運行，并能在8h內無損傷地承受2倍(35kV為1.9倍)的額定電壓。
（2）電壓互感器運行中的注意事項
①電壓互感器在運行中，二次回路不允許短路。
②如果發現電壓互感器一次側絕緣有損傷現象，應使用斷路器將故障的電壓互感器切斷，禁止使用隔離開關或取下熔絲管等方法停用故障的電壓互感器，因?yàn)樗鼈兌紱]有滅弧功能，若使用它們斷開故障的電壓互感器，故障電流將引起母線、設備損壞或發生人身事故。

九、互感器的異常運行與處理
1、電流互感器
1）二次開路的處理
當運行中的電流互感器發出噪聲，電流型儀表指示擺動或?yàn)榱銜r(shí)，電流互感器可能二次開路。二次開路的電流互感器會感應出危險的高電壓危及設備和人身安全。應作如下處理：
（1）在靠近電流互感器最近的端子排上將二次回路短接，短接時一定要穿絕緣靴，戴絕緣手套，用帶絕緣把手的工具在監護人監護下工作。
（2）若短接后開路現象仍未消除，則可能是互感器本身接線端子或內部開路。此時應立即報告調度，將電流互感器退出運行后進行修理。
2）其他故障的處理
互感器發生下列故障時，應立即匯報上級，切斷電源進行處理。
（1）內部發出異味或冒煙、著火；
（2）內部放電、聲音異常或引線與外殼間有火花放電；
（3）主絕緣發生擊穿，造成單相接地故障；
（4）充油式電流互感器漏油、漏膠。
2、電壓互感器
1）熔斷器熔斷或二次回路斷線
中央信號屏發出“TV電壓回路斷線”的預告信號，并出現光字牌亮、警鈴響時，檢查電壓表可發現未熔斷相電壓指示不變，熔斷相指示降低或?yàn)榱悖c該相有關的電壓表指示為相電壓值，與該電壓無關的表計指示正常。處理步驟如下：
（1）退出互感器所帶保護與自動裝置，防止保護誤動作。
（2）檢查二次熔斷器是否熔斷，如已熔斷應立即更換，若再次熔斷，應查明原因。如熔斷器完好則檢查二次回路有無短路現象，有無接觸不良。找到故障后應立即處理。
（3）如二次回路正常，應檢查一次熔斷器是否熔斷，更換一次熔斷器，應在隔離開關將電壓互感器退出運行并做好安全措施后進行。如合閘后再次熔斷，則應將電壓互感器退出運行，并向主管部門匯報，聽候處理。
2）高壓熔斷器熔斷原因分析
（1）系統發生單相間歇性電弧接地；
（2）系統產生鐵磁諧振；
（3）電壓互感器本身內部出現單相接地或相間短路故障；
（4）二次側發生短路，但二次側熔斷器未熔斷。
高壓側熔斷器只保護熔斷器安裝處至電壓互感器本體內的各種故障，對二次回路的故障不起保護作用。
3）其他故障的處理
電壓互感器發生下列嚴重事故時，應用斷路器將互感器退出，嚴禁用取高壓熔斷器的辦法退出互感器。
（1）一次熔斷器連續熔斷；
（2）漏油、漏膠，瓷套管破碎，外部放電；
（3）著火、冒煙、有糊味兒。
