電流通過的途徑就是電路。電路由電源、負載、連接導線和開關等組成。
電源內部的一段電路稱為內電路，負載、連接導線和開關稱為外電路。
當開關閉合時，電路中有電流流過，負載就可以工作，叫做接通電路，即合閘；當開關斷開時，電路中沒有電流通過，負載停止工作，叫做斷開電路，即分閘。
2、什么是電流？什么是電流強度？
1）電流
導體中的自由電子在電場力的作用下做有規則的定向運動，就形成了電流。習慣上把正電荷移動的方向規定為電流的方向。因此，在金屬導體中，電流的方向和自由電子的實際移動方向相反。
2）電流強度
電流的大小用電流強度（簡稱電流）來表示，數值上等于單位時間內通過導體截面的電荷量，用字母I表示，即I=Q/t 式中：
I為電流強度：A
Q為通過導體截面的電荷量：C
t為通過電荷量Q所用的時間：t
電流的大小用電流表來測量，測量時將電流表串聯在被測電路中。
3、什么是電位？什么是電壓？二者之間有何區別？
1）電位
電場中某點的電位在數值上等于單位正電荷沿任意路徑，從該點移至無限遠處的過程中電場力所做的功。單位為伏特，簡稱伏（V）。
在電場中電位等于零的點叫做參考點，通常以大地作為參考點。
2）電壓
電場中兩點之間的電位差稱為電壓，其表達式為U=A/Q 式中：
A為電場力所做的功：J
Q為電荷量：C
U為電壓：V
3）電位和電壓的區別
電場中各點的電位，隨著參考點的改變而不同；電壓是兩點之間的電位差，與參考點的選擇無關。
4、什么是電動勢？如何測量電動勢的大小？
在電場中將單位正電荷由低電位移向高電位時，外力所做的功稱為電動勢，其表達式為E=A/Q 式中：
A為外力做的功：J
Q為電荷量：C
E為電動勢：V
電動勢的方向規定為由低電位指向高電位，即電位升高的方向。
電動勢可用電壓表來測量，測量時將電壓表并聯在被測電路中。
5、什么是電阻？什么是電阻率？溫度對電阻有何影響？
1）電阻
在電場力作用下，電阻在導體中流動時所受到的力稱為電阻，用字母R或r表示，單位為歐母，簡稱歐（Ω）。
任何導體都有電阻，導體的電阻是由導電材料的物理性質和幾何尺寸決定的。導體越長，電阻越大；導體截面積越大，電阻越小。材質均勻、截面積一致的導體電阻可表示為R=ρL/S 式中：
R為導體的電阻：Ω
L為導體長度：m
S為導體截面積：m㎡
ρ為導體電阻率：Ωmm2/m
2）電阻率
導體的電阻率表示導體材料對電流具有阻力的程度，其數值是指在溫度為20℃的情況下，長1m截面積為1m㎡的導體的電阻值。
3）電阻與導體溫度的關系
一般金屬材料的電阻隨溫度的升高而增加，電解液導體的電阻隨溫度的升高而降低。
6、什么是歐姆定律？舉例說明如何在電路中應用？
1）歐姆定律的概念

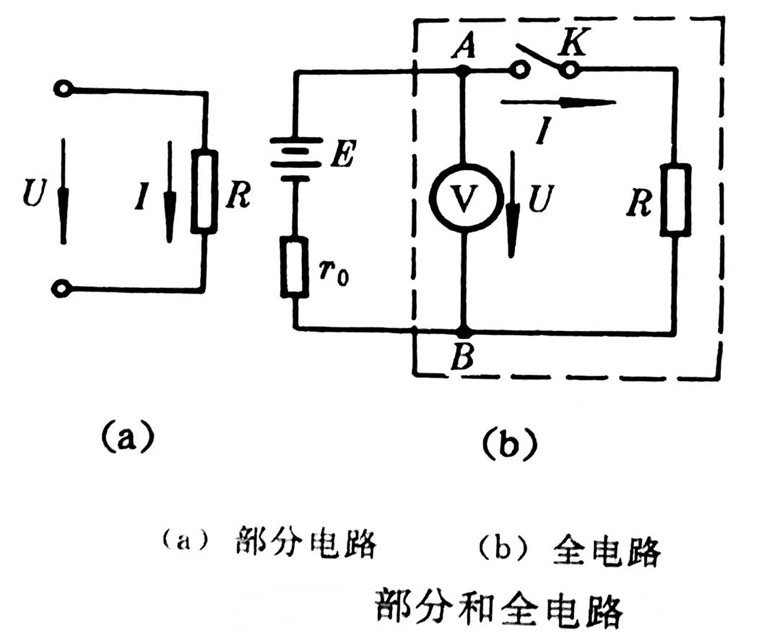

歐姆定律是表示電壓（電動勢）、電流和電阻三者關系的基本定律。下圖為部分電路，通過電阻的電流與電阻兩端所加的電壓成正比，與電阻成反比，這種關系稱為部分電路的歐姆定律，用公式表示為I=U/R 。
上圖所示的電路包括電源在內，稱為全電路。電路中的電流與電源的電動勢成正比，與電路中的負載電阻及電源內阻之和成反比，這就是全電路歐姆定律。
I=E/（R＋r0） 式中：
E為電源電動勢：V
R、r0，分別為負載電阻和電源的內阻：Ω
I為電路中流過的電流，A
如果要考慮連接導線的電阻，則總電阻中還要加上導線的電阻值。
2）歐姆定律的應用實例
在上圖的電路中，設電路兩端的電壓為U，通過電路的電流為I，電路中的電阻為R。
（1）已知U=110V，R=10Ω，求電流I。
I=U/R=110/10=11A
（2）已知U=110V，I=11A，求電阻R。
R=U/I=110/11=10Ω
（3）已知R=10Ω，I=11A，求電壓U。
U=IR=11x10=110V
7、什么是電功和電功率？
1）電功
電流所做的功叫做電功，用字母A表示。
電功的大小與電路中的電流、電壓及通電時間成正比，用公式表示為A=UIt=I2Rt 式中：
A為電功：J
I為電路電流：A
R為電路電阻：Ω
t為通電時間：s
2）電功率
電流在單位時間內所做的功叫做電功率，用字母P表示，單位為瓦特，簡稱瓦（W）。用公式表示為P=A/t=UI=I2R=U2/R 式中：
A為電功：J
U為電路電壓：V
I為電路電流：A
R為電路電阻：Ω
t為通電時間：s
8、什么是電流的熱效應？它有何作用？
1）電流的熱效應
電流通過導體時，由于自由電子的碰撞，電能就不斷地轉變?yōu)闊崮埽@種電流通過導體產生熱的現象稱為電流的熱效應。用公式表示為Q=I2Rt 式中：
Q為導體產生的熱量：J
I為導體中通過的電流：A
R為導體的電阻：Ω
t為通電時間：s
2）電流熱效應的作用
電流的熱效應有有利的一面，在生產和日常生活中，可利用電流通過電阻產生的熱效應制成電烙鐵、電烘箱、電阻爐等；也可利用電流的熱效應使鎢絲發熱而發光，制成白熾燈。
電流的熱效應不利的一面是在發電機、變壓器、輸電線等電氣設備中，電流的熱效應不僅造成了電能的損失，還降低了設備的效率；同時又由于熱量的累積而使電氣設備溫度升高，絕緣材料受到損傷甚至燒毀。
9、什么叫短路？什么叫斷路？短路會造成什么危害？
1）短路
短路是指電路中不同電位的兩點直接接通，即電源未經過負載而直接由導體金屬性短接的現象。
2）斷路
斷路也叫開路，是指電路中某一部分由于某種原因而被斷開，使電流不能導通的現象。
3）短路的危害
短路時由于電路中的電流增大數倍，造成電氣設備過熱甚至燒毀，引起火災；同時短路電流還會產生很大的電動力，造成電氣設備機械性損壞；嚴重的短路事故甚至會破壞系統穩定。所以對運行中的電氣設備應采取一定的保護措施，當發生短路故障時，可將短路點及時切除，以防止短路造成的破壞。
10、什么是基爾霍夫第一定律和第二定律？
1）基爾霍夫第一定律
基爾霍夫第一定律又叫節點電流定律，是研究電路中各節點處電流間關系的定律。
節點電流定律指出：對于電路中的任一節點，流入節點的電流之和等于流出該節點的電流之和。

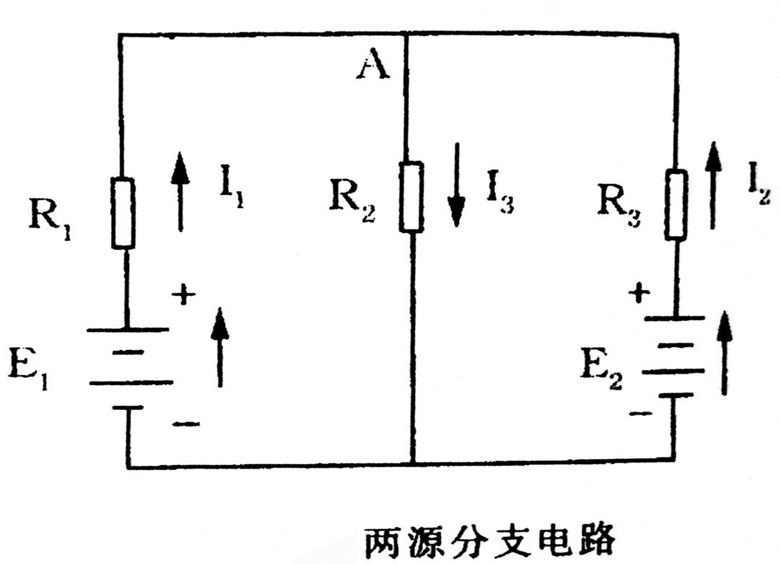

上圖中對于節點A，I1、I2是流入節點的，而I3是由節點流出的。由I1+I2=I3可得I1+I2-I3=0
即∑I=0，通過節點的電流代數和為零。

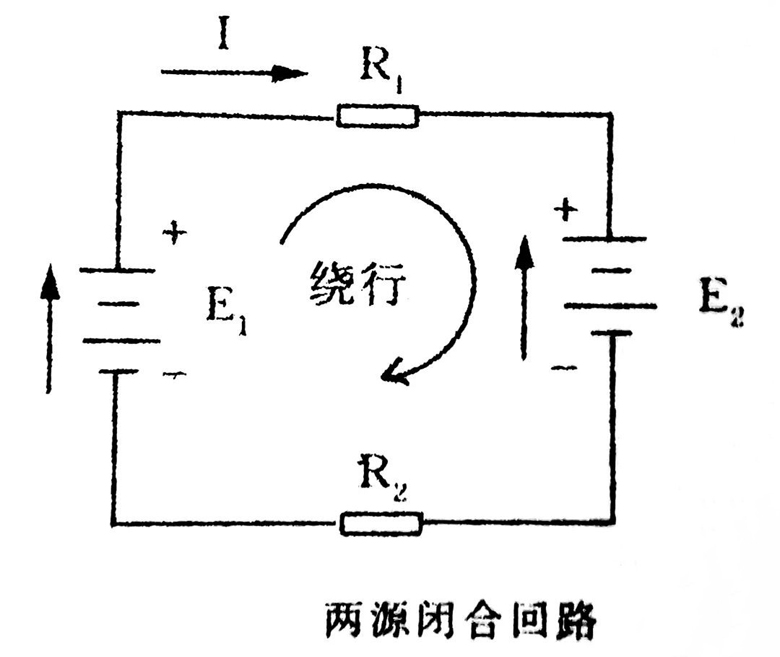

2）基爾霍夫第二定律
基爾霍夫第二定律又叫閉合回路電壓定律，是研究回路中各部分電壓間關系的定律。
閉合回路電壓定律指出：對任一回路沿任一方向繞行一周，各電源電動勢的代數和等于各電阻電壓降的代數和。即∑E=∑IR
應用基爾霍夫第二定律時應注意：先選定繞行方向，回路中凡是與繞行方向相同的電動勢和電流取正號，反之取負號，電動勢的方向從負到正。
11、什么是電阻的串聯？什么是電阻的并聯？各有什么特點？
1）電阻的串聯
兩個或兩個以上的電阻依次首尾串接的聯接方式叫做電阻的串聯。電阻串聯的特點：
（1）通過各電阻的電流相等；
（2）各電阻的電壓降之和等于電路端電壓；
（3）電阻串聯后的總電阻等于各串聯電阻阻值之和。
2）電阻的并聯
兩個或兩個以上的電阻首端與首端相連，尾端與尾端相連的聯接方式稱為電阻的并聯。并聯電路的特點：
（1）各電阻的端電壓相等；
（2）通過各電阻的電流之和等于電路的總電流；
（3）電阻并聯后的總電阻阻值的倒數等于各電阻阻值的倒數之和。
12、什么是復雜電路？復雜電路如何計算？
1）復雜電路
一般不能用串、并聯方法簡化為單一等效回路的電路稱為復雜電路。
2）復雜電路計算方法
復雜電路的計算方法很多，這里只介紹一種最基本的支路電流法。

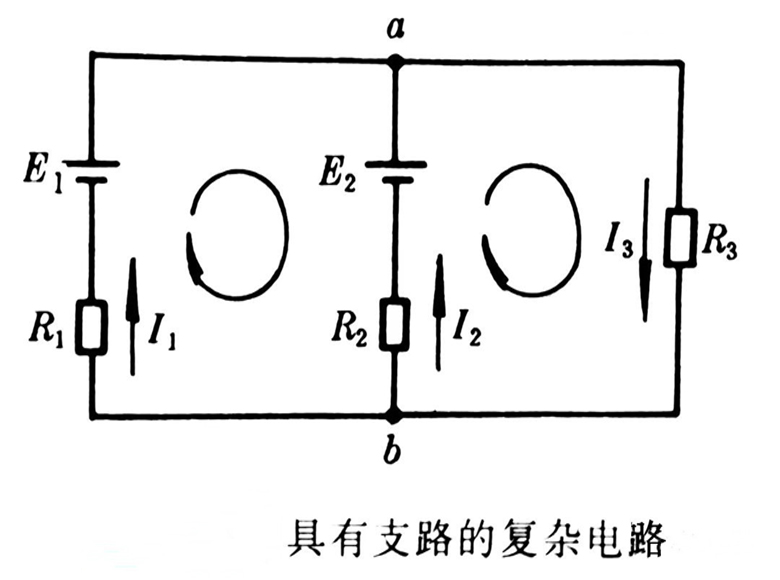

上圖中已知R1、R2、R3、E1、E2，求各支路的電流、各電阻上的電壓和消耗的功率。
（1）如圖所示，設定各支路電流的正方向。
（2）根據基爾霍夫第一定律對接點a列出方程
I1+I2-I3=0
（3）根據基爾霍夫第二定律列出回路方程
E1-E2=I1R1-I2R2
E2=I2R2+I3R3
（4）解方程組
I1+I2-I3=0
E1-E2=I1R1-I2R2
E2=I2R2+I3R3
可求出I1、I2、I3，當求出的電流為負值時，說明假定的方向不對，應該倒過來。
（5）利用U=IR可求得各電阻上的電壓；利用P=I2R可求得各電阻上消耗的功率。
