一、互感器的作用
1、互感器與電氣儀表和繼電保護及自動裝置配合，測量電力系統高電壓回路的電壓、電流及電能等參數；
2、互感器可使二次設備和工作人員均能與高電壓隔離，并且二次接地保障了工作人員與設備的安全；
3、互感器可使二次側所取量統一，有利于二次設備標準化；
4、互感器可使二次回路不受一次系統的限制，從而使接線簡單化；
5、互感器可使二次設備用低電壓、小電流連接控制，便于集中控制。
二、互感器的特點

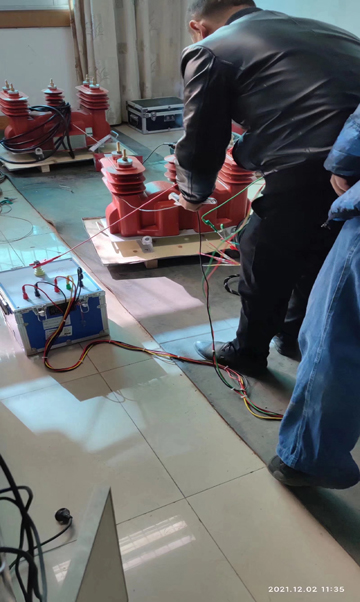

1、電壓互感器
電壓互感器將電力系統的高電壓變成一定標準的低電壓：100V或100/√3V。從結構上講，電壓互感器是一種小容量、高變比的降壓變壓器，但它不輸送電能，僅作為測量和保護用的標準電源。
1）電壓互感器二次回路的負載，為阻抗恒定且很大的測量表計的電壓線圈和繼電保護及自動裝置的電壓線圈，二次工作電流小，相當于變壓器的空載運行狀態。
2）電壓互感器始終處于空載運行狀態，消耗功率很小，二次電壓基本上等于二次電動勢，只取決于恒定的一次電壓，所以測量電壓具有一定的準確級。
3）電壓互感器二次繞組不能短路。由于電壓互感器的正常負載是阻抗很大的儀表或繼電器電壓線圈，而發生短路后，二次回路阻抗僅僅是互感器二次繞組的阻抗，因此在二次回路中會產生很大的短路電流，影響測量表計的指示，造成繼電保護誤動，甚至燒毀互感器。
4）電壓互感器二次繞組及零序電壓繞組的一端必須接地，否則在線路發生故障時，在二次繞組和零序電壓繞組上將感應出高電壓，危及儀表、繼電器和人身安全。一般是中性點接地，也可采用V相接地。

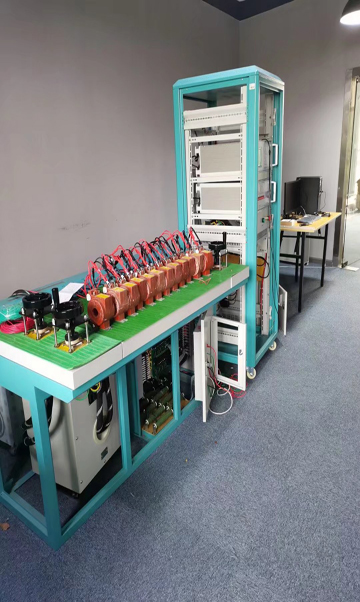

2、電流互感器
電流互感器將高壓系統中的電流或低壓系統中的大電流變成一定標準的小電流：5A或1A。
1）電流互感器一次繞組串聯在被測電路中，匝數很少，一般為一匝或幾匝。二次繞組匝數多。一次電流完全取決于被測電路的負荷電流，而與二次負載無關。二次側額定電流為5A或1A。
2）電流互感器二次側所串接的測量儀表和繼電器的電流線圈阻抗很小，正常運行時接近于短路狀態，因此，一、二次感應電動勢和端電壓都很低，不超過十幾伏。
3）電流互感器運行中二次側絕不允許開路。若二次開路，鐵芯內的磁通將劇增，引起鐵芯嚴重飽和，磁通波形畸變?yōu)槠巾敳āＳ捎诟崩@組匝數多，感應電動勢與磁通變化率成正比，因此，磁通過零時副繞組將產生很高的尖頂波電動勢，峰值可達數千伏甚至萬伏，這對工作人員和二次回路中的設備都有很高的危險。同時由于鐵芯磁感應強度和鐵損劇增，將使鐵芯過熱而損壞絕緣。
4）為防止電流互感器二次側開路，規定二次側不得裝設熔斷器，在運行中若需拆除儀表和繼電器時，必須先用導線或短路壓板將二次回路短接，以防止開路。
5）電流互感器鐵芯采用優質的硅鋼片，減小空載電流從而減少誤差。
