使用方法及注意事項：
1、將外部電源線接入臺體電源輸入端，將接觸器試驗箱信號端和臺體信號端用專用測試線相連，合上空氣開關。
2、將試品接入接觸器試驗箱進線端和出線端。

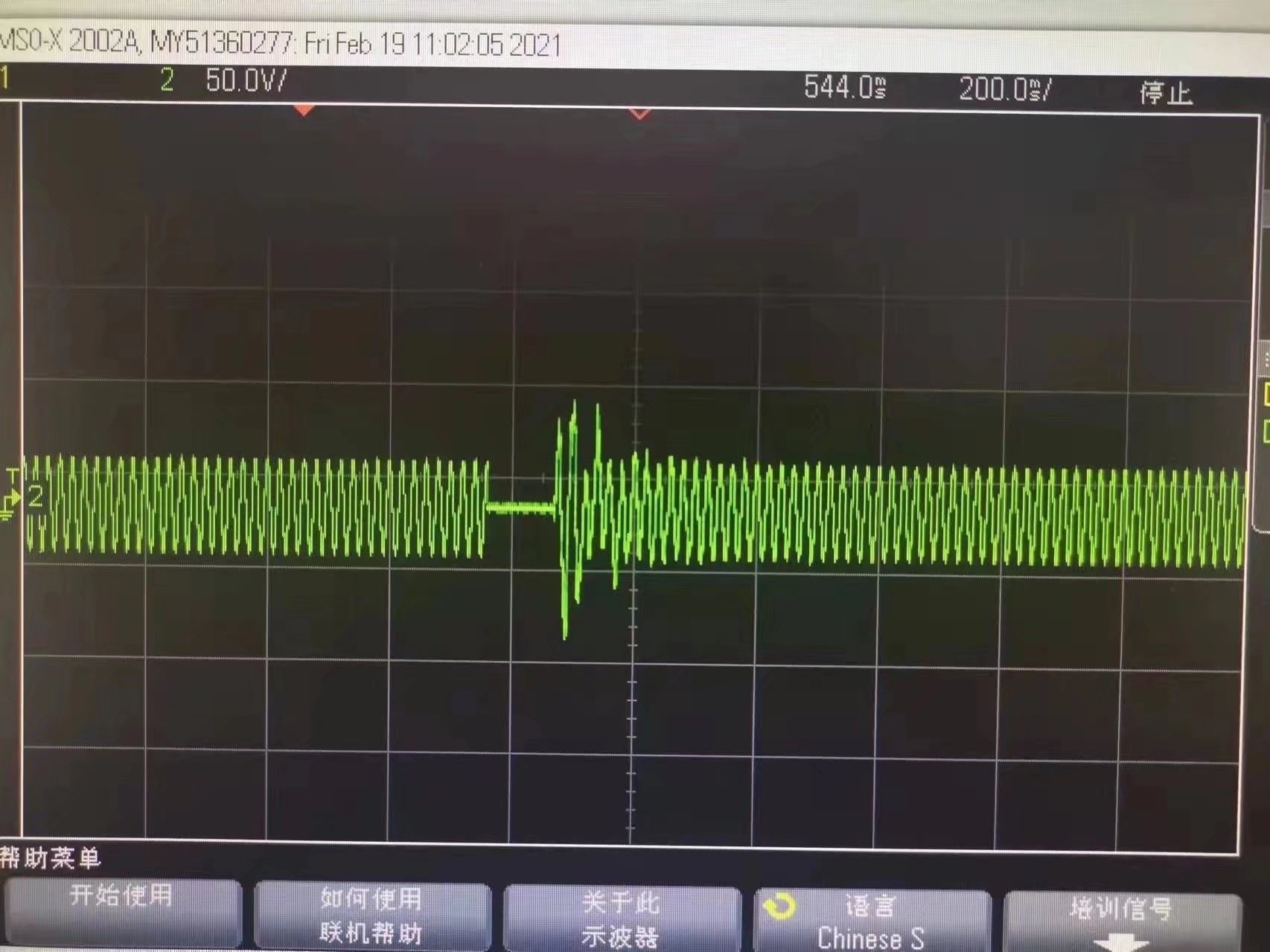

3、接上示波器電源和USB通訊線，接好電壓采集和電流采集信號。需要注意因接觸器試驗箱內部已經安裝1000/5電流互感器，互感器二次通過測試線已經引出至操作臺內部，然后操作臺內部用5A/50mA互感器轉換，并將50mA電流信號用100歐姆電阻轉換為電壓信號，當電流二次為5A，電流采樣端口用示波器采集的信號為5V。

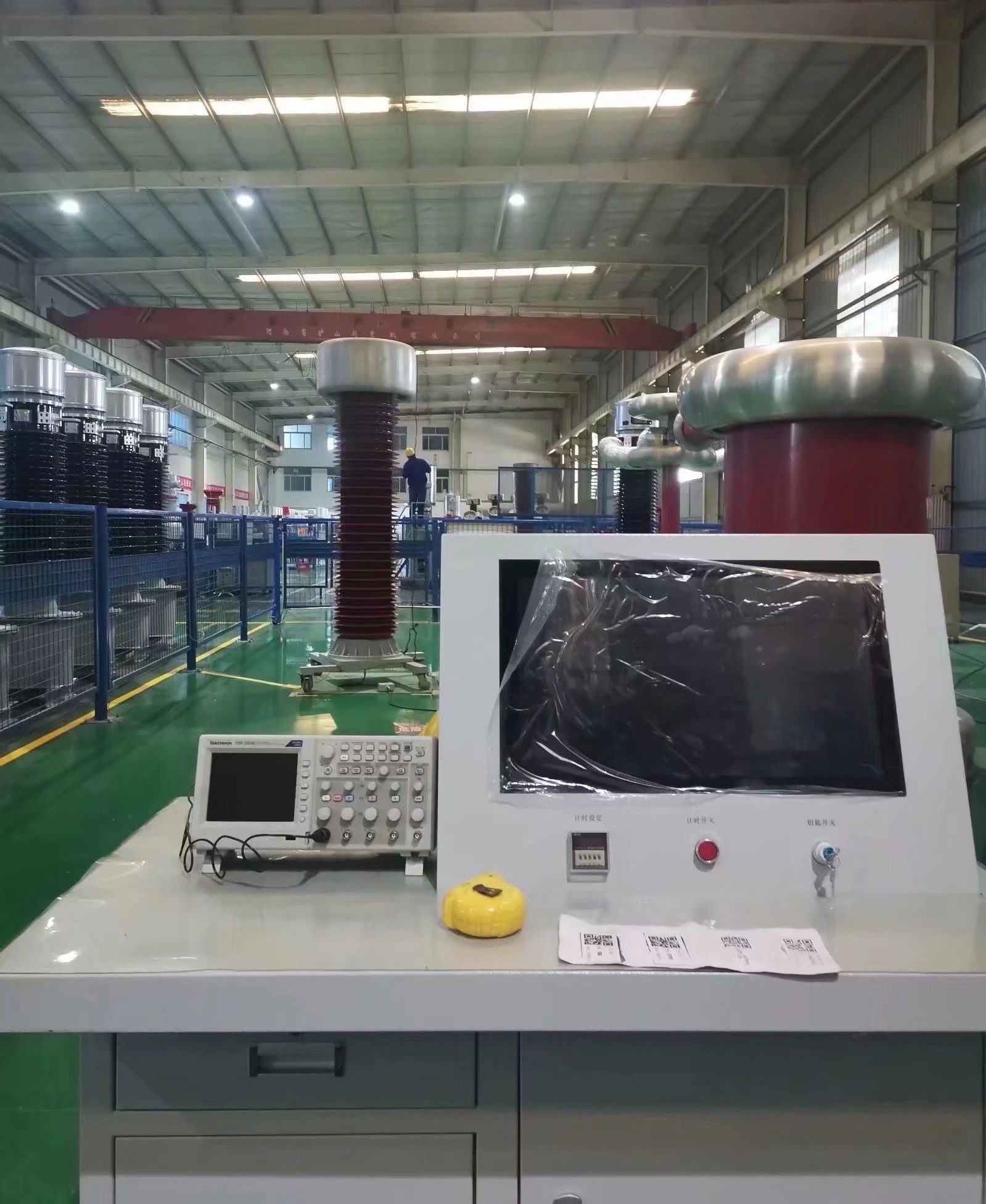

4、打開鑰匙開關，工控機，顯示器和示波器電源接通。
5、將計時設定調整為目標時間，按下計時按鈕后接觸器動作，到達設定時間后，接觸器停止工作，此時請按回計時按鈕。
6、試驗完畢,先斷開空氣開關，解除外部輸入線，方能斷開輸出線。
